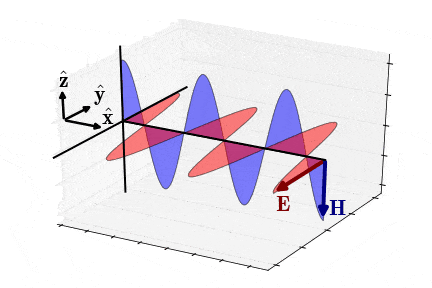

Dlaczego dopasowanie impedancji jest konieczne WWW.WHWIRELESS.COM Szacowany czas czytania: 15 minut Największa różnica między częstotliwość radiowa (RF) i sprzęt polegają na dopasowaniu impedancji, a powodem dopasowania impedancji jest transmisja pól elektromagnetycznych. Jak wszyscy wiemy, pole elektromagnetyczne to interakcja między polem elektrycznym a polem magnetycznym. Straty w medium transmisyjnym występują, ponieważ pole elektryczne wywołuje oscylacje w swoim oddziaływaniu na elektrony. Im wyższa częstotliwość Im więcej cykli fal elektromagnetycznych występuje w linii przesyłowej o tej samej długości i im wyższa jest częstotliwość zmian prądu, tym większe są straty ciepła generowane przez oscylacje, co prowadzi do większych strat w linii przesyłowej. Przy niskich częstotliwościach, ponieważ długość fali jest znacznie dłuższa niż długość linii transmisyjnej, napięcie i prąd na linii transmisyjnej w obwodzie pozostają niemal niezmienne, więc straty na linii transmisyjnej są bardzo małe. W międzyczasie, jeśli podczas wyjścia fali nastąpi odbicie, nałożenie się fali odbitej na pierwotną falę wejściową może prowadzić do pogorszenia jakości sygnału, a także zmniejszenia wydajności transmisja sygnału . Niezależnie od tego, czy pracujesz na sprzęcie, czy Systemy RF celem jest osiągnięcie lepszego transmisja sygnału i nikt nie chce, aby energia była marnowana w obwodzie. Gdy rezystancja obciążenia jest równa rezystancji wewnętrznej źródła sygnału, obciążenie może uzyskać maksymalną moc wyjściową. To właśnie nazywamy dopasowaniem impedancji. Należy pamiętać, że dopasowanie sprzężone ma na celu maksymalizację mocy przesyłu. Zgodnie ze wzorem na współczynnik odbicia napięcia \( \Gamma = \frac{Z_L - Z_0}{Z_L + Z_0} \), \( \Gamma \) nie jest w tym momencie równe 0, co oznacza, że występuje odbicie napięcia. W przypadku dopasowania bez zniekształceń impedancje są idealnie równe, więc nie występuje odbicie napięcia. Jednak w tym przypadku moc obciążenia nie jest maksymalizowana. Strata powrotu (RL) = \( -20\log|\Gamma| \) Współczynnik fali stojącej napięcia (VSWR) = \( \frac{1 + |\Gamma|}{1 - |\Gamma|} \) Związek między współczynnikiem fali stojącej a wydajność transmisji przedstawiono w poniższej tabeli: Dopasowanie impedancji wymaga dość żmudnego procesu obliczeniowego. Na szczęście dysponujemy wykresem Smitha, niezbędnym narzędziem do dopasowania impedancji. Wykres Smitha to diagram składający się z wielu przecinających się okręgów. Prawidłowo użyty pozwala nam uzyskać impedancję dopasowania pozornie złożonego układu bez żadnych obliczeń. Jedyne, co musimy zrobić, to odczytać i śledzić dane wzdłuż linii kołowych. ## Metoda wykresu Smitha 1. Po podłączeniu szeregowego elementu kondensatora punkt impedancji przesuwa się przeciwnie do ruchu wskazówek zegara wzdłuż okręgu o stałej rezystancji, na którym się znajduje. 2. Po podłączeniu elementu kondensatora bocznikowego punkt impedancji przesuwa się zgodnie z ruchem wskazówek zegara wzdłuż okręgu o stałej ...

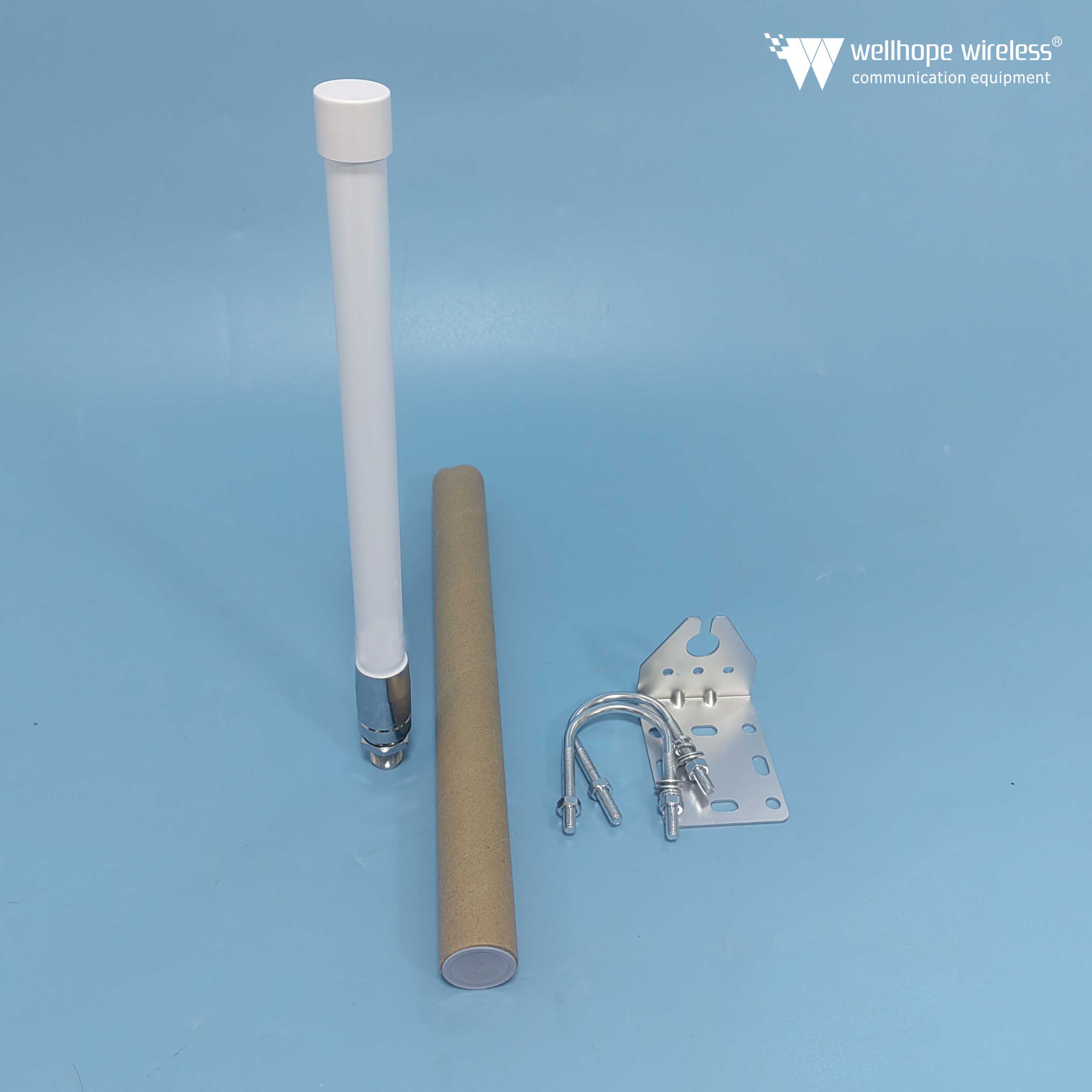

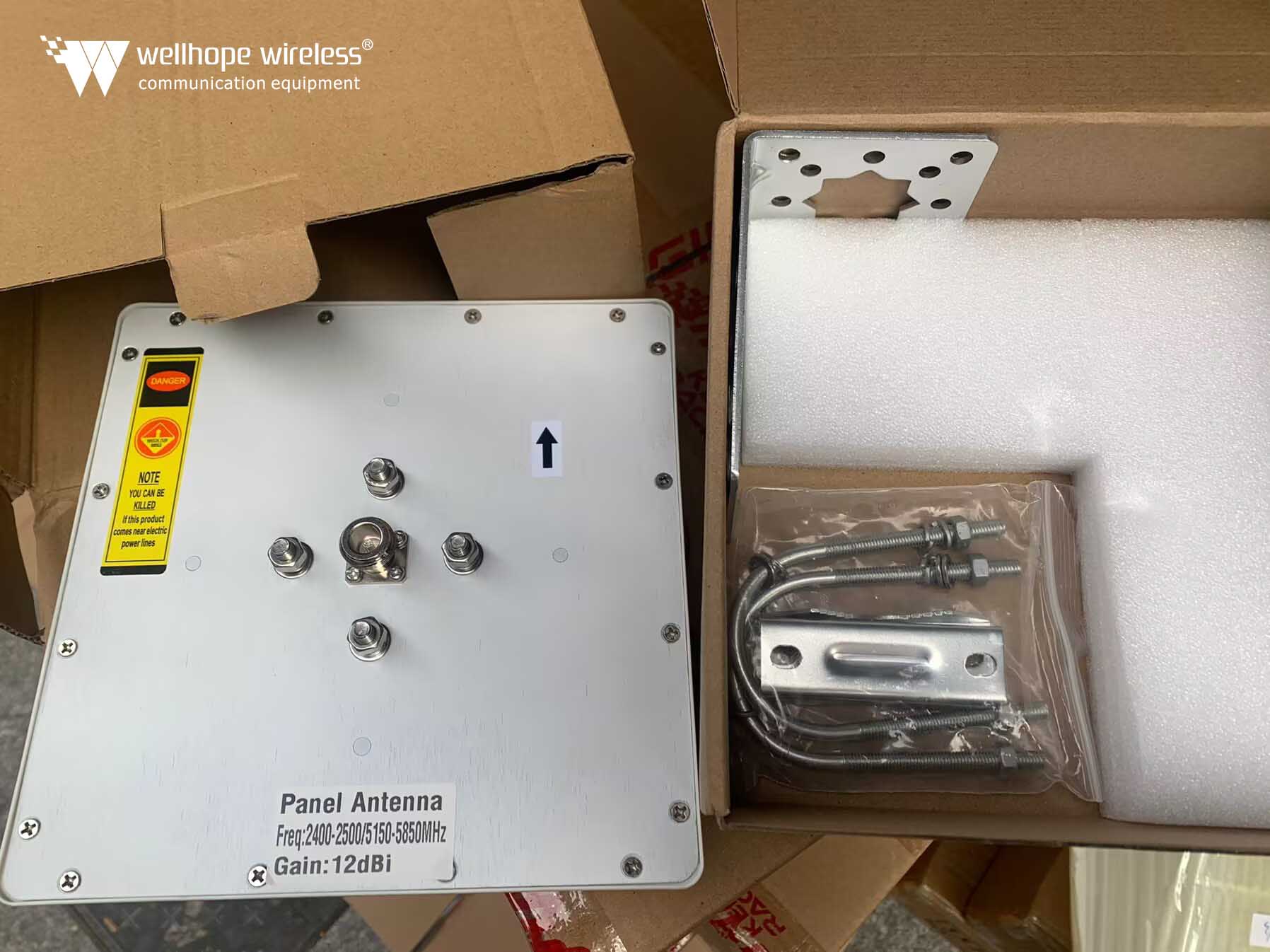

Co to jest Antena Zysk i czy wyższy zawsze oznacza lepszy? WWW.WHWIRELESS.COM Szacunkowy czas czytania: 10 minut Omówmy, czym jest zysk anteny i czy wyższa wartość jest zawsze lepsza. W rzeczywistości zależy to całkowicie od zastosowania anteny. Weźmy na przykład latarkę: jeśli usuniesz reflektor, światło stanie się oczywiście mniej intensywne. Jednak jeśli potrzebujesz wszechkierunkowego źródła światła, aby równomiernie oświetlić pomieszczenie, usunięcie reflektora, aby światło mogło się równomiernie rozprzestrzenić, jest bardziej odpowiednie. Odwrotnie, jeśli celem jest stworzenie lasera, użycie soczewki do skupienia całego światła z żarówki w wąską wiązkę jest niewątpliwie ulepszeniem. Ale ta skoncentrowana wiązka nie nadaje się do oświetlenia całego pomieszczenia. To zjawisko skupiania światła w określonym kierunku nazywa się kierunkowością, a stopień koncentracji nazywa się wzmocnieniem. W dziedzinie anten te dwa pojęcia zachowują się bardzo podobnie do pojęć źródła światła. Wyobraź sobie antena promieniująca energia równomiernie we wszystkich kierunkach, jak świeca; jest to bezkierunkowy izotropowy radiator. Technicznie rzecz biorąc, jest to zdefiniowane jako 0 dBi, co oznacza, że energia promieniowania jest taka sama w każdym kierunku. Teraz, jeśli umieścisz lustro obok świecy, zmieni ono rozkład energii świetlnej i nada świecy kierunkowość. Lustro sprawi, że połowa pomieszczenia będzie ciemniejsza, a druga połowa jaśniejsza, ponieważ światło jest odbijane i koncentrowane w jednym kierunku. To podejście polegające na „kradzieży” i przekierowywaniu energii z mniej korzystnych kierunków w celu wzmocnienia jej w określonych kierunkach dotyczy również anteny . Dlatego anteny nie generują energii radiowej; one jedynie przenoszą, kierują lub koncentrują ją w określonym kierunku. Ta kierunkowa charakterystyka jest znana jako zysk. Lustro może przekierować połowę energii świecy, sprawiając, że wydaje się ona dwa razy jaśniejsza w określonych kierunkach — co odpowiada dwóm świecom. W tym przypadku mówimy, że lustro zapewnia zysk 3 dB, ponieważ podwaja energię. Należy wspomnieć, że jednostką miary jest antena wzmocnienie to decybel (dB). Jednak zazwyczaj jest ono względne w stosunku do anteny odniesienia. Zazwyczaj intensywność promieniowania anteny dookólnej lub półfalowej anteny dipolowej o tej samej mocy wejściowej w określonym kierunku jest używana jako wartość odniesienia. Gdy jako odniesienie używana jest antena dookólna, jest ona oznaczana jako dBi (i - izotropowa), a gdy jako odniesienie używana jest półfalowa antena dipolowa symetryczna, jest ona oznaczana jako dBd (d - dipol). Z definicji wzmocnienia anteny możemy wywnioskować, że odnosi się ono do kwadratowego stosunku natężeń pola elektrycznego (tj. stosunku mocy) wytwarzanego przez rzeczywistą antenę i idealny element promieniowania w tym samym punkcie przestrzeni przy równej mocy wejściowej. Ilościowo opisuje stopień, w jakim antena koncentruje i emituje moc wejściową. Wydajność wzmocn...

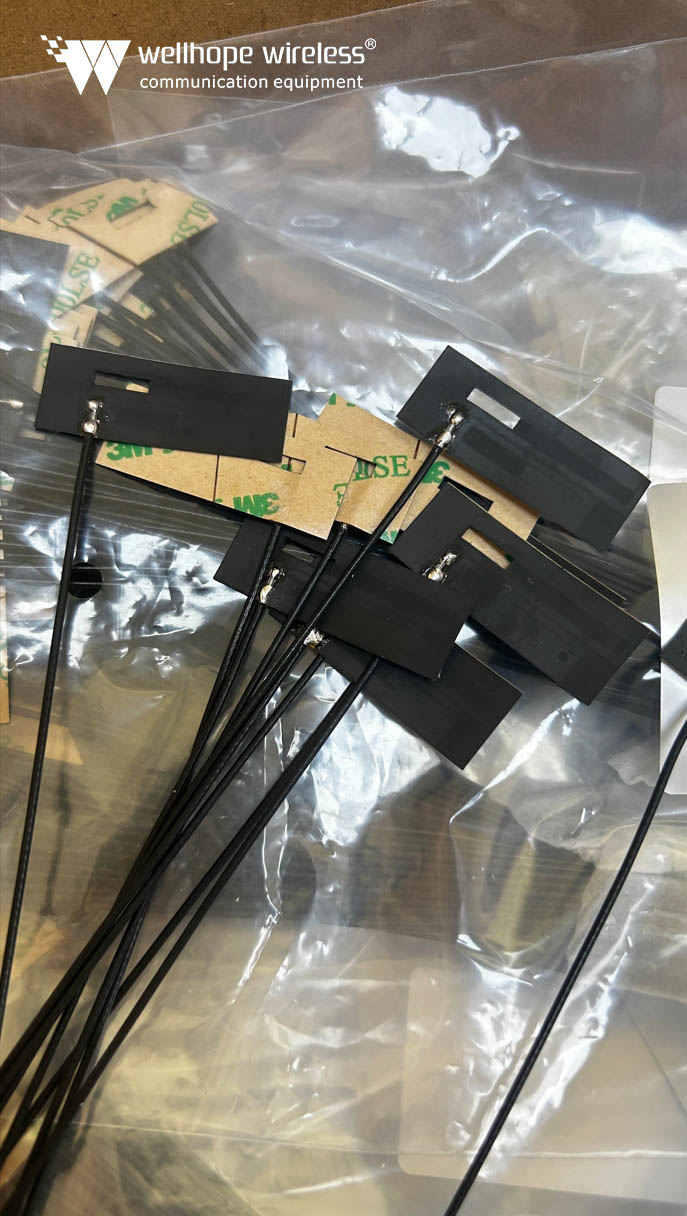

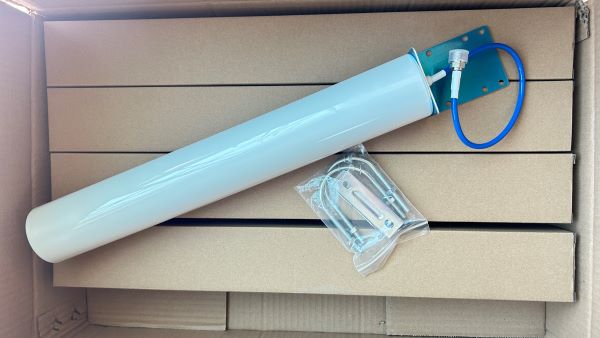

Z perspektywy konwersji energii, odkrycie kodu ewolucji anten WWW.WHWIRELESS.COM Szacunkowy czas czytania: 15 minutW rozległym systemiekomunikacja bezprzewodowa, anteny odgrywają kluczową rolę. Zasadniczo są one bardzo specjalnym typem przetwornika energii, który może osiągnąć konwersję energii między falami kierowanymi a falami wolnej przestrzeni. Ten proces konwersji ma pierwszorzędne znaczenie w etapach transmisji i odbioru sygnałów komunikacyjnych.W stanie transmisji sygnału, prąd o wysokiej częstotliwości z nadajnika jest przesyłany wzdłuż linii transmisyjnej do anteny. W tym momencie antena działa jak czarodziej, umiejętnie zamieniając energię w postaci fal kierowanych (prąd o wysokiej częstotliwości) na fale wolnej przestrzeni, które powszechnie nazywamy falami elektromagnetycznymi, a następnie emitując je do otaczającej przestrzeni. Na przykład w typowej komunikacji telefonii komórkowej, obwody wewnętrzne telefonu generują sygnały prądu o wysokiej częstotliwości, które są przesyłane do anteny telefonu.antenaNastępnie zamienia te sygnały na fale elektromagnetyczne i emituje je, nawiązując połączenie komunikacyjne ze stacją bazową, aby umożliwić transmisję informacji.W fazie odbioru sygnału praca anteny jest odwrotnością powyższego procesu. Kiedy fale elektromagnetyczne rozchodzące się w przestrzeni docierają do anteny, wychwytuje ona te fale elektromagnetyczne i zamienia zawartą w nich energię na prąd o wysokiej częstotliwości, czyli konwersję fal wolnej przestrzeni na fale prowadzone. Ten prąd o wysokiej częstotliwości jest następnie przesyłany przez linię transmisyjną do odbiornika w celu późniejszego przetworzenia sygnału i ekstrakcji informacji. Na przykład antena telewizyjna w naszym domu może odbierać fale elektromagnetyczne emitowane przez stacje telewizyjne i zamieniać je na sygnały elektryczne, które są przesyłane do telewizora, umożliwiając nam oglądanie różnych programów telewizyjnych. Wczesne Eksploracje: Prototyp Anten i Początkowa Konwersja EnergiiW XIX wieku w dziedzinie elektromagnetyzmu doszło do znaczących przełomów teoretycznych. James Clerk Maxwell zaproponował słynne równania Maxwella, teoretycznie przewidując istnienie fal elektromagnetycznych i kładąc solidne podstawy teoretyczne pod narodziny anten. W 1887 roku niemiecki fizyk Heinrich Hertz przeprowadził serię pionierskich eksperymentów, aby zweryfikować przewidywania Maxwella. Zaprojektował i wyprodukował pierwszy na świecie system antenowy, składający się z dwóch metalowych prętów o długości około 30 centymetrów, których końce były połączone z dwiema metalowymi płytami o powierzchni 40 centymetrów kwadratowych. Fale elektromagnetyczne były wzbudzane przez wyładowania iskrowe między metalowymi kulkami; antena odbiorcza była pojedynczą pętlą metalowej kwadratowej anteny pierścieniowej, co oznaczało, że sygnał był odbierany, gdy iskry pojawiały się między punktami końcowymi pierścienia. Eksperyment Hertza nie tylko pomyślnie potwierdził istnienie fal elektromagnetyc...

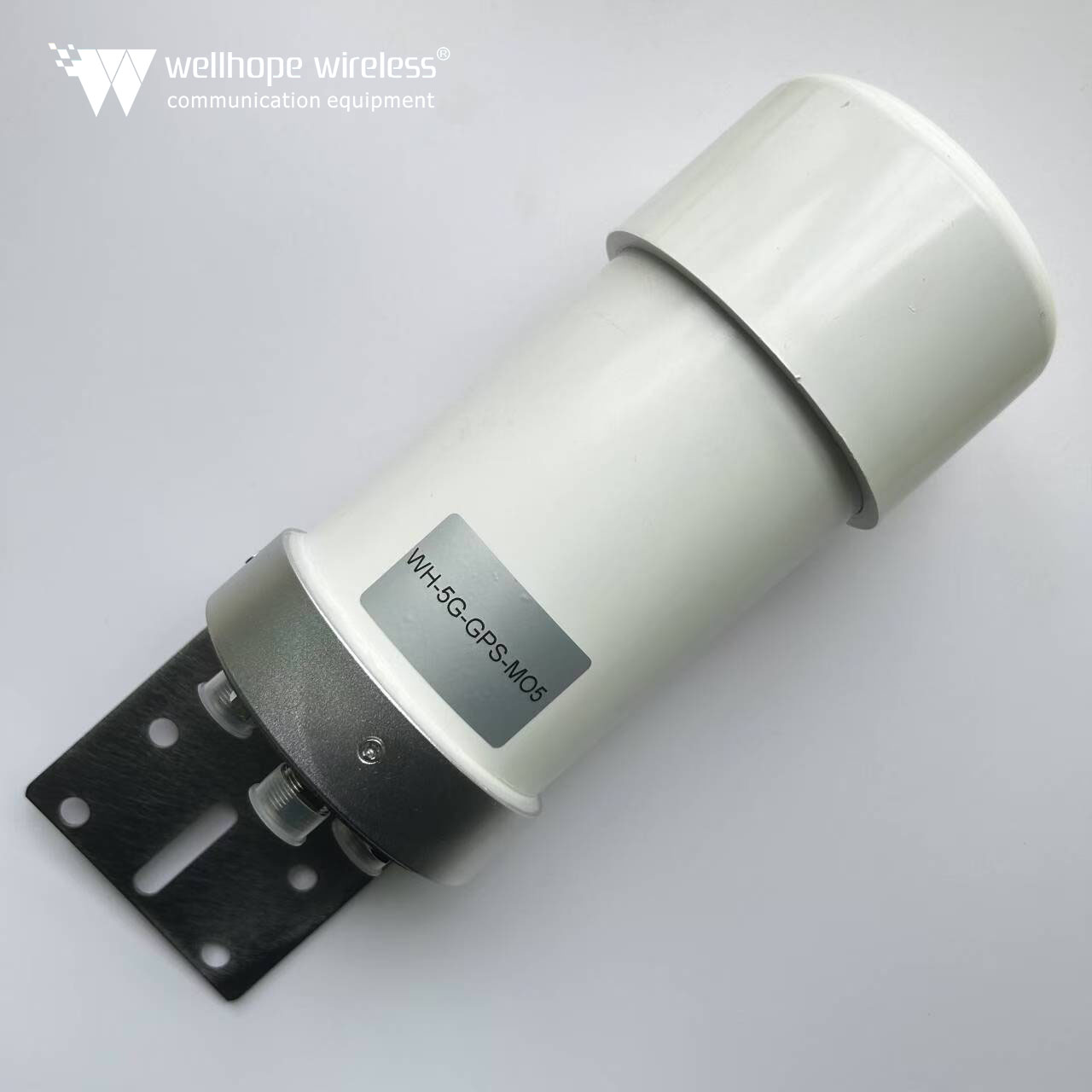

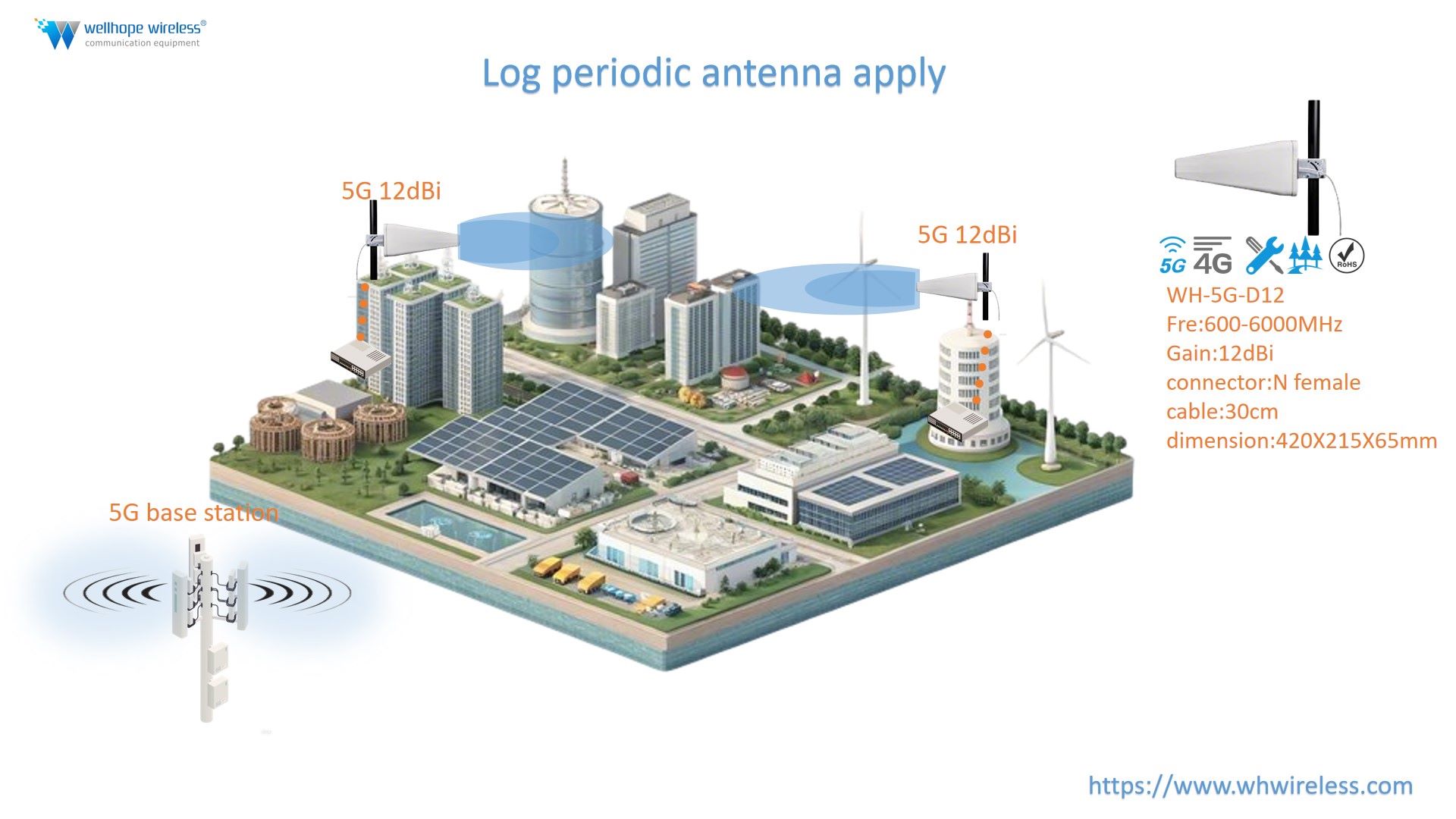

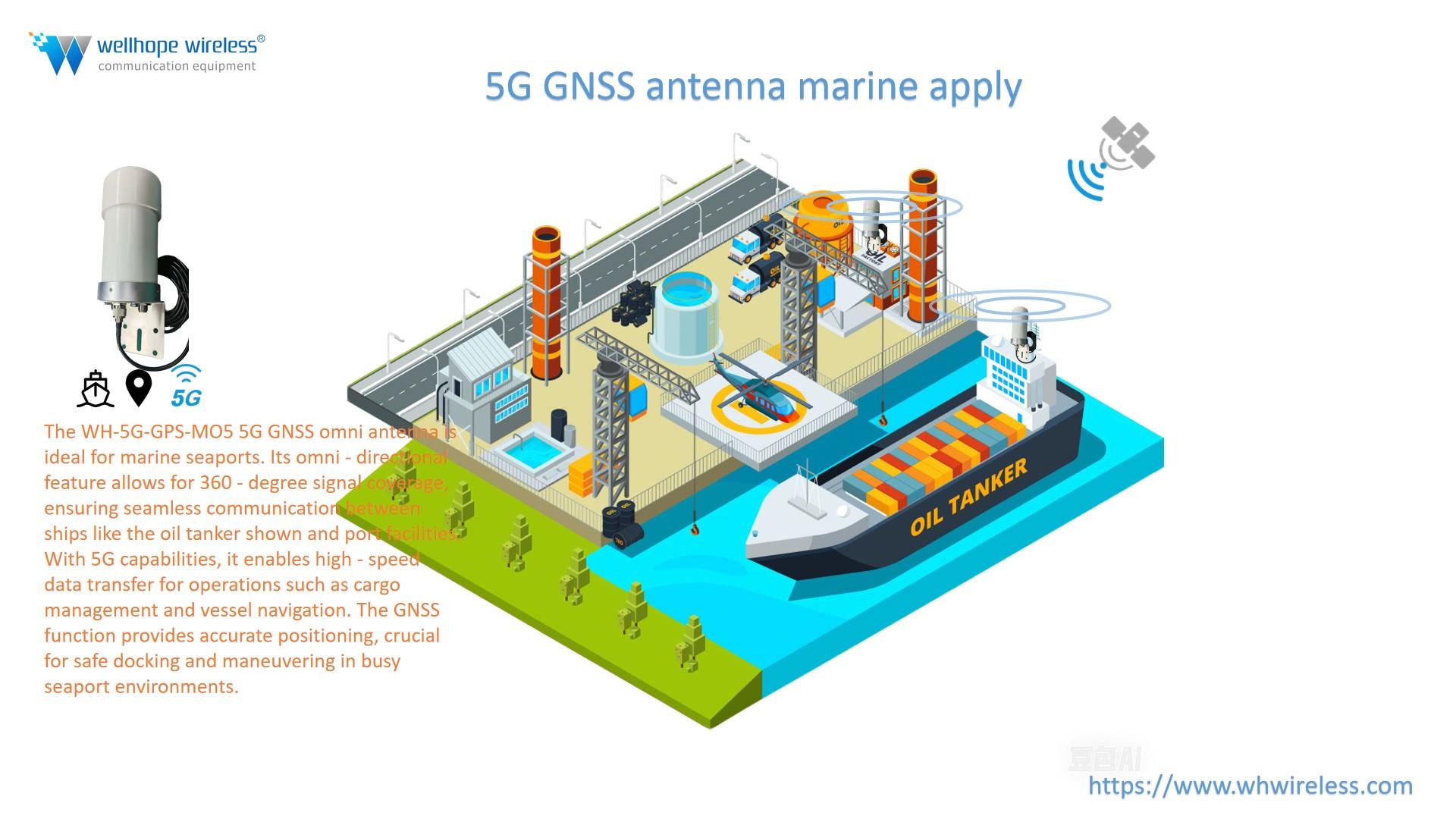

Odkrywanie 700 MHz Zespół: Dlaczego jest uznany za „złotą” częstotliwość w świecie komunikacjihttps: // www Whwideless com/Szacuje 15 minut na zakończenie odczytuW dzisiejszej erze szybko rozwijającej się technologii komunikacji, zespoły częstotliwości są jak „Magic Keys” w świecie komunikacji, odblokowując różne „skarby” komunikacji Wśród nich pasmo 700 MHz jest szczególnie uprzywilejowane i jest okrzyknięciem „złotym” pasmem częstotliwości Jakie są tajemnice? Superior Propagation Characteristics: Sygnały podróżne bez przeszkódPodobnie jak maratonowe biegacze doświadczają Fatigue, sygnały również osłabiają podczas propagacji Zespół 700 MHz może być przekazywany jako „biegacz na odległość” w świecie komunikacji Zgodnie ze wzorem utraty propagacji w przestrzeni przestrzeni, tym niższa częstotliwość, tysiąca utrata propagacji W porównaniu z pasmami o wyższej częstotliwości, takich jak 2 6 Ghzand 3 5 GHz, pasmo 700 MHz doświadcza znacznie mniejszego tłumienia sygnału Oznacza to, że może obejmować dłuższe odległości i dostarczać sygnały stabilnie do ich domów Niezależnie od tego, czy w odległych obszarach górskich, czy rozległych obszarach wiejskich, to zapewnia zasięg Silna dyfrakcja: przezwyciężenie przeszkódGdy sygnały napotykają przeszkody, takie jak budynki, lub wysokie góry, sygnały o wysokiej częstotliwości często są blokowane Jednak pasmo 700 MHz o dłuższej długości fali pokazuje możliwości silnikowej Jak zwinny tancerz, może sprytnie ominąć przeszkody i kontynuować Ta charakterystyka zapewnia stabilną propagację sygnału w złożonych środowiskach miejskich, uniemożliwiając proste „przechwytywanie” sygnałów komunikacyjnych przez przeszkody Głęboka penetracja: pełny sygnał siłyOsłabienie sygnału wewnętrznego jest powszechnym problemem Jednak opaska 700 MHz ma doskonałe możliwości penetracji, umożliwiając łatwe przechodzenie przez ściany budowlane i dotarcie do każdego zakątka interpretacji Oznacza to, że w pomieszczeniu możemy cieszyć się płynnymi usługami komunikacyjnymi bez martwienia się o słabe sygnały Niezależnie od tego, czy przesyłać strumieniowe filmy, granie w gry, tworzenie połączeń wideo, sygnał pozostaje silny Opłacalne wdrożenie sieciW budowie sieci komunikacyjnych podstawy są kluczowymi „fortecami sygnałowymi” Niska utrata propagacji i zasięg pasma 700 MHz zapewniają znaczne zalety kosztów w zakresie wdrażania sieci Obliczenia pokazują, że przy zespole 700 MHz budowanie 450 000 do 500 000 stacji podstawowych jest wystarczające do pokrycia całego kraju Gdyby zastosowano inne pasma częstotliwości, osiągnięcie tego samego zasięgu wymagałoby znacznej liczby stacji podstawowych To nie tylko znacząco zwiększenie kosztów budowy, ale także doprowadziło do wyższej konserwacji i ekspresji zarządzania Zespół 700 MHz, ze swoimi zaletami, znacznie zmniejsza obciążenia operatorów, dzięki czemu budowa sieci komunikacyjnej jest bardziej ekonomiczna i wydajna Zakres szeroko zakrojony: dobrodziejstwo dla odległych obszarówW regionach wiejskich i gór...
